QBY3配氣閥內置氣動隔膜泵結構示意圖
時間：2015/5/29 來源：浙江揚子江泵業有限公司

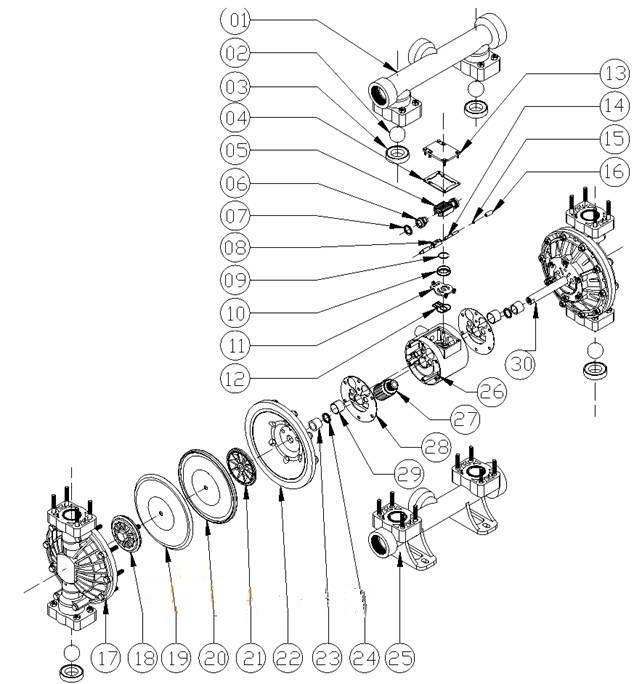

QBY3配氣閥內置氣動隔膜泵結構示意圖:

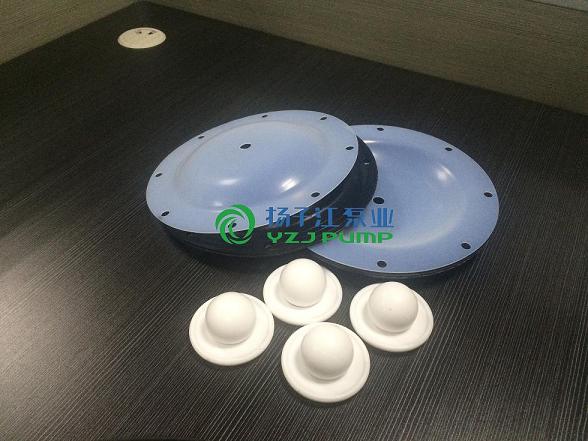

第三代氣動隔膜泵零部件明細表
| 序號 | 名稱 | 序號 | 名稱 | 序號 | 名稱 | 序號 | 名稱 |
| 01 | 出料口（上蓋） | 02 | 球閥 | 03 | 球座 | 04 | 氣閥蓋墊片 |
| 05 | 大滑塊鋁件 | 06 | 活塞 | 07 | V型圈 | 08 | 小滑塊 |
| 09 | 大滑塊O型圈 | 10 | 引導塊 | 11 | 引導塊墊片 | 12 | 引導塊墊片 |
| 13 | 氣閥室蓋 | 14 | 助動桿 | 15 | 助動桿O型圈 | 16 | 助動桿套 |
| 17 | 立柱 | 18 | 外夾板 | 19 | 四氟膜片 | 20 | 聚膠膜片 |
| 21 | 內夾板 | 22 | 隔排 | 23 | 連桿軸套 | 24 | V型圈 |
| 25 | 進料口（下蓋） | 26 | 氣閥室 | 27 | 消聲器 | 28 | 氣閥室墊片 |
| 29 | 活塞套 | 30 | 連桿軸 | 31 | 32 |
