2XZ系列直聯式旋片真空泵安裝尺寸
時間：2010/5/20 來源：浙江揚子江泵業有限公司

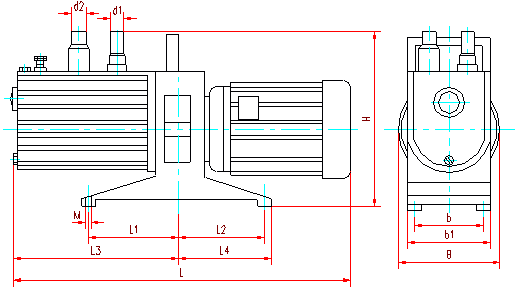

2XZ系列直聯式旋片真空泵安裝尺寸：
|
型號 |
L |
L1 |
L2 |
L3 |
L4 |
B |
b |
b1 |
d1 |
d2 |
M |
H |
|
2XZ-0.25 |
400 |
80 |
110 |
175 |
125 |
125 |
74 |
104 |
10 |
23 |
M6 |
224 |
|
2XZ-0.5 |
445 |
95 |
125 |
215 |
140 |
125 |
86 |
116 |
13 |
23 |
M6 |
256 |
|
2XZ-1 |
445 |
95 |
125 |
215 |
140 |
125 |
86 |
116 |
13 |
23 |
M6 |
256 |
|
2XZ-2 |
478 |
135 |
135 |
223 |
150 |
148 |
96 |
126 |
19 |
23 |
M6 |
277 |
|
2XZ-4 |
518 |
135 |
135 |
263 |
150 |
148 |
96 |
126 |
19 |
23 |
M6 |
277 |
|
2XZ-8 |
575 |
110 |
110 |
450 |
125 |
185 |
150 |
185 |
32 |
23 |
φ9 |
315 |
